發布時間：2021-12-25 16:03:09 作 者：大漢機械 原創文章：http://www.8qg.com.cn/news/603.html
螺旋給料機可輸送物料有粉狀、顆粒狀、小塊狀等，其輸送形式分水平、傾斜和垂直輸三種，螺旋機長度在3-70米；螺旋給料機型號包括GX型、LS型、WLS型和U型四種，下面為大家介紹螺旋給料機尺寸及型號：

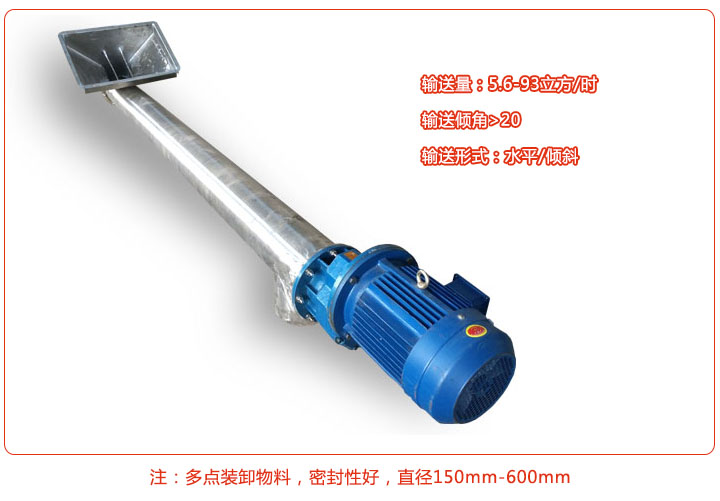

輸送物料：小顆粒，粉狀物料，不可輸送粘性/結塊物料；
輸送量：5.6-93立方/時，輸送傾角>20，輸送形式：水平/傾斜°
特點：可多點裝卸物料，密封性好。

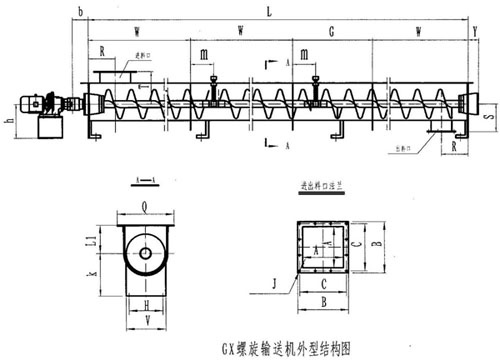

主要型號：GX150，GX200，GX250，GX300，GX400，GX500，GX600（直徑：150-600）。
| 型號 | W | A | B | C | D | N | R | Y | L | K | M | S | P | O | H | V | J | T | G |
| GX150 | 2000 | 170 | 236 | 216 | 10 | 8 | 190 | 190 | 112 | 140 | 100 | 135 | 17 | 270 | 110 | 160 | 16 | 195 | 1000、1500、2000 |
| GX200 | 2500 | 220 | 306 | 272 | 10 | 8 | 220 | 190 | 112 | 180 | 200 | 165 | 25 | 308 | 140 | 200 | 16 | 250 |
1500 2000 2500 |
| GX250 | 2500 | 270 | 356 | 330 | 10 | 8 | 270 | 190 | 140 | 220 | 195 | 28 | 356 | 200 | 260 | 20 | 300 | ||
| GX300 | 2500 | 320 | 428 | 385 | 14 | 8 | 300 | 190 | 214 | 270 | 225 | 28 | 443 | 240 | 320 | 20 | 350 | ||
| GX400 | 3000 | 420 | 528 | 492 | 14 | 8 | 350 | 190 | 224 | 340 | 300 | 280 | 30 | 533 | 320 | 400 | 25 | 430 |
1500 2000 3000 |
| GX500 | 3000 | 528 | 662 | 612 | 17 | 8 | 450 | 190 | 280 | 400 | 340 | 35 | 662 | 400 | 500 | 25 | 490 | ||
| GX600 | 3000 | 628 | 762 | 720 | 17 | 8 | 550 | 190 | 255 | 500 | 430 | 40 | 760 | 500 | 600 | 30 | 560 |

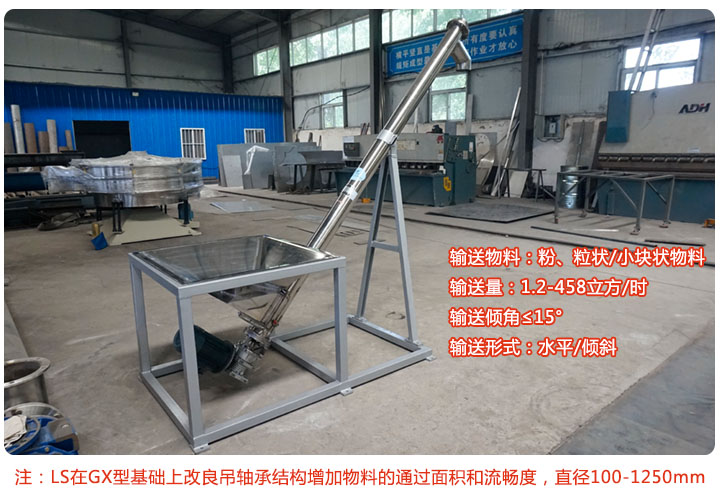

輸送物料：粉、粒狀/小塊狀物料；
輸送量：1.2-458立方/時，輸送傾角≤15°，輸送形式：水平/傾斜
特點：LS是通過改良吊軸承結構增加物料的通過面積和流暢度（GX型改良版）

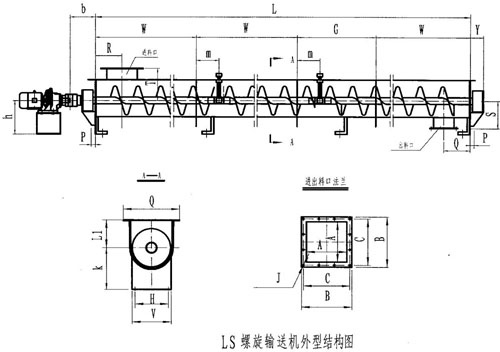

主要型號：LS100，LS200，LS250，LS315，LS400，LS500，LS600，LS800，LS1000，LS1250（直徑：100-1250）。
| 型號 | W | A | B | C | D | N | Q | Y | L | K | R | S | P | O | H | V | J | T | G | L |
| LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 |
1500 2000 2500 |
3500- 40000 |
| LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
| LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
| LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 |
40000- 80000 |
|
| LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
| LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 3580 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
| LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 |
2000 2500 3500 |
5500- 80000 |
| LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
| LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
| LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000-60000 | |
| LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |

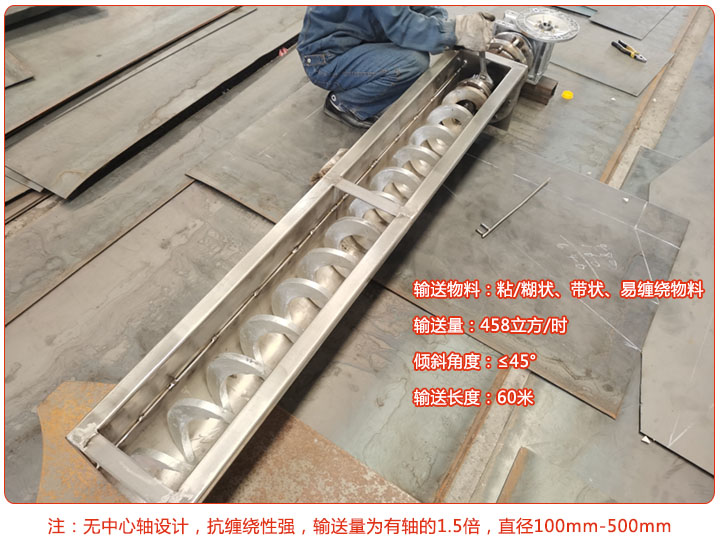

輸送物料：粘/糊狀、帶狀、易纏繞物料（如：廚余垃圾、生活垃圾、污泥專用）；
輸送量：458立方/時，傾斜角度：≤45°，輸送長度：60米，
特點：無中心軸設計，抗纏繞性強，輸送量為有軸的1.5倍
主要型號：WLS100，WLS160，WLS200，WLS250，WLS500（直徑：100-500）。
| 名稱型號 | WLS150 | WLS200 | WLS250 | WLS300 | WLS400 | WLS500 | ||
| 螺旋體直徑 | 150 | 184 | 237 | 284 | 365 | 470 | ||
| 外殼管直徑 | 180 | 219 | 273 | 351 | 402 | 500 | ||
| 允許工作角度( α ) | 0 °～ 30 ° | 0 °～ 30 ° | 0 °～ 30 ° | 0 °～ 30 ° | 0 °～ 30 ° | 0 °～ 30 ° | ||
| 較大輸送長度 | 12 | 13 | 16 | 18 | 22 | 25 | ||
| 較大輸送能力(t/h) | 2.4 | 7 | 9 | 13 | 18 | 28 | ||
| 電機 | 型號 | L ≤ 7 | Y90L-4 | Y100L1-4 | Y100L2-4 | Y132S-4 | Y160M-4 | Y160M-4 |
| 功率kW | 1.5 | 2.2 | 3 | 5.5 | 11 | 11 | ||
| 型號 | L>7 | Y100L1-4 | Y100L2-4 | Y112M-4 | Y132M-4 | Y160L-4 | Y160L-4 | |
| 功率kW | 2.2 | 3 | 4 | 7.5 | 15 | 15 | ||

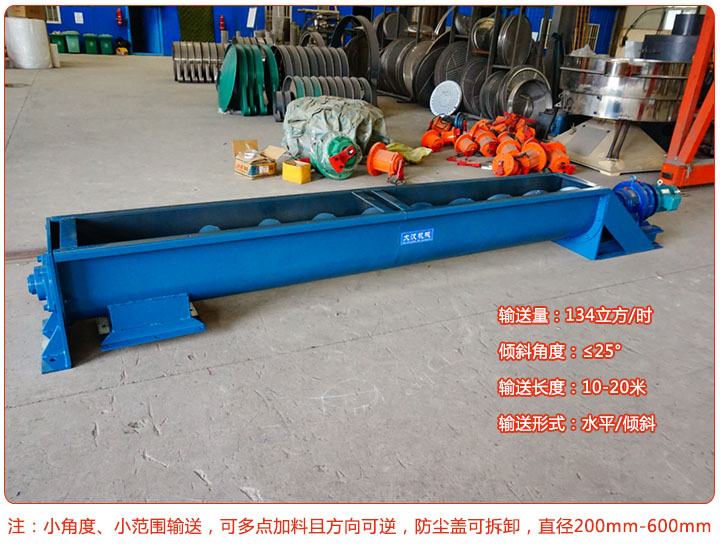

輸送物料：粉、顆粒狀及小塊物料
輸送量：134立方/時，傾斜角度：≤25°，輸送長度：10-20米，輸送形式：水平/傾斜
特點：小角度、小范圍輸送，可多點加料，輸送方向可逆，防塵蓋可拆卸
型號：U200，U250，U300，U400，U500，U600（直徑200-600）
| 規 格 | 主要技術性能 | 驅動裝置 | 驅動裝置 | 重量 | |||
| 直徑 | 長度 | 產量(水泥) t/h | 轉速 | 減速機 | 電動機 | ||
| 型號 | 速比 | 功率 | |||||
| U200 | -10 | 9 | 60 | ZQ250 | 23.34 | 1.1 | 726 |
| -20 | ZQ250 | 1.5 | 1258 | ||||
| U250 | -10 | 15.6 | ZQ250 | 2.2 | 960 | ||
| -20 | ZQ250 | 3 | 1750 | ||||
| U300 | -10 | 21.2 | ZQ350 | 3 | 1373 | ||
| -20 | ZQ350 | 4 | 2346 | ||||
| U400 | -10 | 51 | ZQ400 | 5.5 | 1911 | ||
| -20 | ZQ500 | 11 | 2049 | ||||
| U500 | -10 | 87.5 | ZQ400 | 7.5 | 2381 | ||
| -20 | ZQ650 | 18.5 | 5389 | ||||
| U600 | -10 | 134.2 | 45 | ZQ750 | 22 | 3880 | |
| -10 | ZQ850 | 55 | 7090 | ||||
以上是對螺旋給料機尺寸及型號的詳情介紹，大家可根據需求進行選購。
